室內空氣質量監測系統設備
一、項目背景
近年來，隨著人們環保意識的不斷加強，“室內空氣質量”問題也逐漸走入人們的視野。2015年霍尼韋爾發布“2015 中國公眾室內空氣質量關注度調查”表明近六成的公眾對室內空氣質量表示強烈的擔憂，并且有超過五成的受訪者反映其周圍的朋友、同事或家人曾因空氣質量不佳而出現健康問題。對于大多數人來說，平均每天在室內度過的時間超過了80%（冬天時更甚），所以相較于室外空氣的污染，室內的空氣質量對人們的健康問題影響甚至更大。所以，室內環境監測不得不提上我們的“環保”日程。
但是在當前數字化、信息化空前發展的時代，存在著網絡化程度不高，監測范圍小，不能進行長久數據監測與分析等多種問題的傳統監測方式已經不能滿足衛生監督和社會的需求，取而代之的必然是更加先進的技術和更加科學的手段。隨著計算機技術、數字網絡技術、無線數據通信技術的高速發展，室內空氣質量監測也迎來了一個新時代，建立一張全面覆蓋的公共衛生監控網，把所有的分散監測點統一自動監控起來，在今天已經完全可行。
艾方立科技自主研發的室內空氣質量在線監測系統基于無線與有線傳輸系統，將PM2.5、CO2、溫度、濕度 、甲醛、TVOC等監測數據上傳到云平臺或直接顯示到顯示上，所有監測參數可根據項目要求做實際調整，數據經后臺采集分析后自動在PC端、移動端進行展示和超標報警。
該系統可廣泛應用在智能家庭，智慧樓宇辦公等有特殊環境要求的室內環境，結合物聯網環境質量平臺，將各監測分散點統一監控，對環境監測實現數字化信息管理，在滿足更加有效管控的同時也節省了人力、物力等經濟成本。
二、項目依據
GB3095-2012 環境空氣質量標準
GB/T 182004.2 公共場所衛生檢驗方法 第二部分：化學污染物
GB/T 19582 基于Modbus協議的工業自動化網絡規范
HJ 653 環境空氣顆粒物(PM10和PM2.5)連續自動監測系統技術要求及檢測方法
HJ 655 環境空氣顆粒物(PM10和PM2.5)連續自動監測系統安裝和驗收技術規范
HJ/T 167 室內環境空氣質量監測技術規范
JGJ 16 民用建筑電氣設計規范
中華人民共和國環境保護法
三、項目概述
3.1系統概述

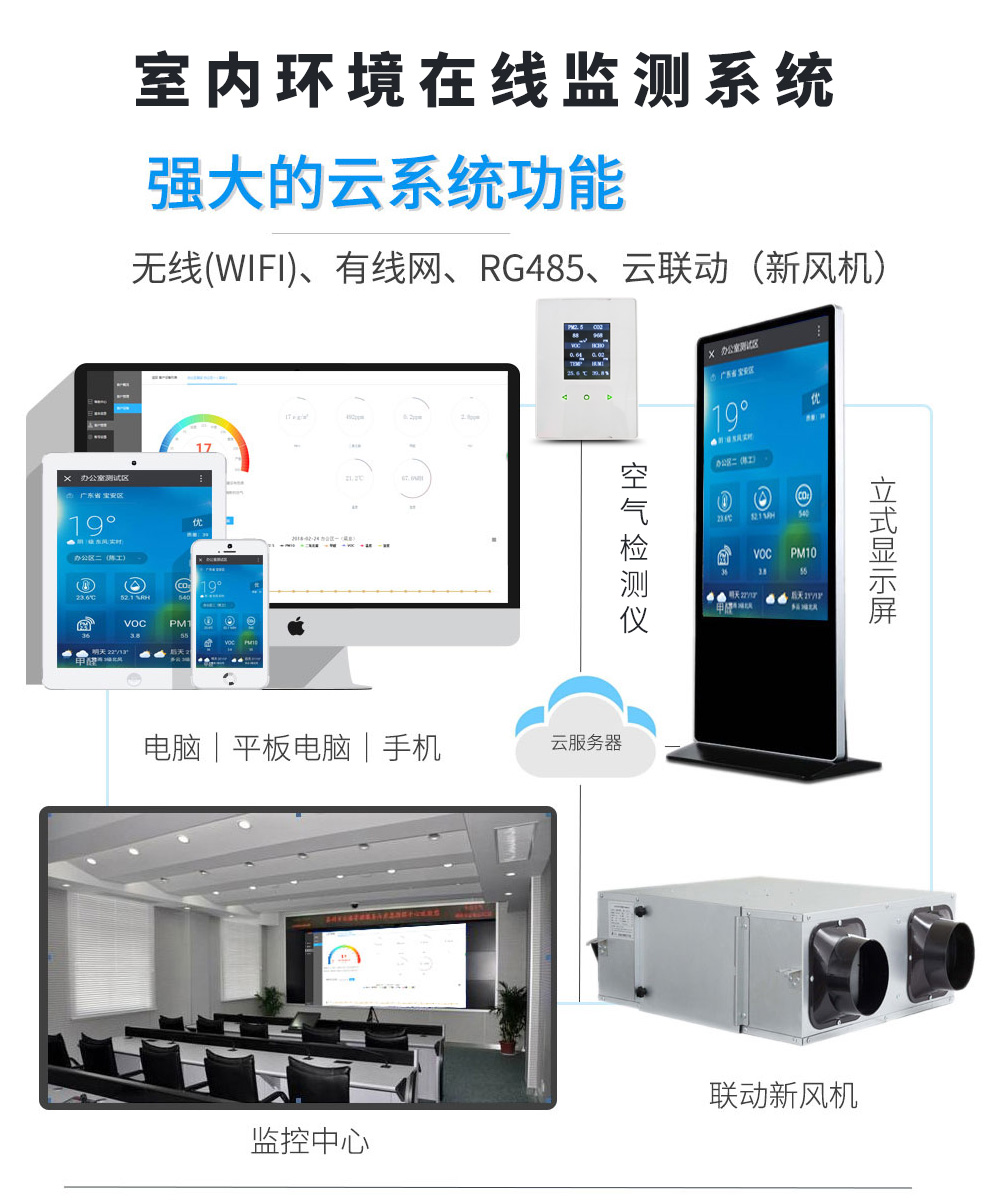

室內空氣質量在線監測系統主要由監測單元、傳輸單元、存儲及顯示單元組成。通過監測單元的各類監測傳感器，持續采集室內空氣中各類污染物的濃度數據，采用有線通訊或無線通訊的傳輸單元，在存儲及顯示單元中獲取室內空氣質量的實時及歷史數據。并且室內空氣質量在線監測系統的存儲及顯示單元可提供數據發布功能，供樓宇自控系統和通風系統的聯動控制使用。
3.2建設目標
利用目前最為便捷實用的室內空氣質量在線監測系統，在每個房間分別布設一個監測點位（即每個房間安放一臺監測儀器進行監控），然后，依托數據采集和傳輸等系統，利用先進的大數據和云平臺技術，結合專業的空氣質量模型，對監測點位的環境質量進行分析，并上傳匯總，最后，根據需要將監測所得數據顯示到需要展示的大屏幕上。
最終通過本方案可以實現對室內環境進行實時有效的監測管理，使業主及時了解到所處環境的質量變化，對環境超標問題作出及時處理，更能感受到物業服務的質量。
四、設備技術要求
4.1布點要求
監測傳感器的布點位置和數量根據建筑區域用途、空間大小、污染物分布而確定，要能正確反映不同區域的室內空氣質量，監控不同區域重點污染物。
A.1室內布點要求
監測傳感器的數量根據室內面積大小和現場情況而確定，要能正確反映室內空氣污染物的污染程度。原則上50平方米的房間宜設1個傳感器監測點位；50平方米-500平方米的房間設2-3個點；500平方米以上至少設3-5個點；
室內大空間區域需設置多個監測傳感器時應根據場地區域分類進行，室內傳感器可設置在墻壁上，若有條件也可設置在公共區域。應避開通風口，離門窗距離應大于1m；
傳感器的設置高度原則上與人的呼吸帶高度一致，一般相對高度0.5-1.5m之間。也可根據房間的使用功能，人群的高低以及在房間立、坐或臥時間的長短，來選擇采樣高度。有特殊要求的可根據具體情況而定（易也可采用吸頂式的）；
4.2監測單元的技術要求
數據采集裝置的標定
監測單元的數據采集裝置在出廠前應經過標定。在投入使用后，根據傳感器要求定期進行復核或標定。
數據采集頻率
數據采集頻率不低于6次/小時，當用戶需要立即查看現場數據時應有相應措施啟動實時采集并通過有效通道傳輸給用戶。
功耗
數據采集裝置考慮節能設計，正常工作功耗不大于5W。
量程、精度及其它儀器參數
設備端數據顯示
可選配燈光顏色顯示、LCD顯示或LED滾動顯示屏幕（多個監測點數據滾動切換），用來顯示實時數據。
設備端告警
設備警告端具有異常報警功能，當選配的某項監測點超過閾值時，燈光聯動告警功能。
傳輸單元的技術要求
傳輸單元應支持有線通訊或無線通訊的物理鏈路，具備設備狀態告警功能。
有線通訊
采用有線通訊的數據采集裝置，可提供RS485或RJ45網口兩種硬件物理接口中的一種，接口的通訊協議符合《基于Modbus協議的工業自動化網絡規范》GB/T 19582或國際標準TCP/IP有線網絡接口協議。
無線通訊
采用無線通訊的數據采集裝置，應采用標準WiFi或GPRS傳輸技術，使用手機通過本地配置即可接入互聯網，將數據傳送至云端服務器，能夠隨時通過手機或電腦端查看數據。
存儲及顯示單元的技術要求
存儲及顯示單元的數據檢索應支持主流的商業及免費數據庫，具有基本的轉存、備份、恢復功能。可視化顯示，并支持實時監控和歷史數據查詢，以及數據采集裝置及傳輸裝置運行狀態的監測。能存儲至少12個月的原始數據和運行日志，并具備二級操作管理權限；一般操作人員只可查詢相應日志和儀器設置參數。
能夠穩定運行在主流PC工作站、服務器上，并對硬件的配置無特殊要求。支持主流的32位及64位服務器系統win7 server、windows server 2008，支持實時數據顯示。
數據存儲和傳輸模塊與傳感器之間的數據傳輸通信協議應符合國家現行標準GB/T 19582《基于Modbus協議的工業自動化網絡規范》的有關規定或顯示單元可通過普通互聯網電視、可聯網的立式廣告機，普通智能手機均可便捷顯示出實時數據，歷史數據等數據。
5.3供電接地
數據采集傳感器的供電與接地符合現行的行業標準《民用建筑電氣設計規范》JGJ 16的有關規定。
監測點數量
按照監測布局選擇出監測點（以流動人員比較多的辦公點為主，會議室、接待區、討論區等按自己需求定是否安裝監測點）
室內綜合環境監測終端是一款工業級、多監測項、高精度空氣質量監測系統終端，可支持測量的指標包括：顆粒物（PM2.5/PM10/TSP）、溫濕度、甲醛、有機 揮發物（VOC）、CO2、NO2、CO、SO2、臭氧、硫化氫、氯氣等。適用于室內外環境。產品可根據客戶需要定制開發。
